監控系統線路敷設中應注意以下事項：

　　1、視頻線敷設注意事項

　　1.1、若攝像機到監控主機（圖像處理器、矩陣控制主機或數碼錄像機）的距離少于200米，可用RG59視頻線，若超過200米，應該采用SWY-75-5視頻線，以保證監控圖像的質量。

　　1.2、對于安裝在電梯內的攝像機，在電梯井內布線應采用鍍鋅鐵槽并接地處理，以減少電梯電機啟動時對視頻信號造成的干擾。

　　1.3、如果攝像機安裝在室外（如大院門口或停車場等），線路需要在室外走線或通過架空鋼纜走線，條件允許的情況下要安裝視頻避雷器（因?yàn)榧友b防雷設備會造成工程總造價的增加），即分別在攝像機端和監控主機端各安裝1個視頻避雷器，而且每個視頻避雷器均要接地（室外攝像機要單獨打地線，監控室的視頻避雷器可統一接地），以防止感應雷對設備造成損壞。

　　2、控制線敷設注意事項

　　2.1、在模擬監控系統中，若安裝配云臺變焦鏡頭的攝像機，并采用云臺鏡頭控制器進行控制，控制線的選擇應根據攝像機與云鏡控制器的距離確定。當距離少于100米時，云臺控制線可采用RVV6*0.5護套線；當距離大于100米時，云臺控制線應采用RVV6*0.75護套線，鏡頭控制線均采用RVV4*0.5護套線。

　　如果該模擬監控系統是通過矩陣控制主機對云臺和鏡頭進行控制，一般需要用到解碼器，控制線路敷設可參考所用矩陣控制主機的技術要求。（金環宇電纜報價 黎經理 136 8253 1953）

　　2.2、在數碼監控系統中，若安裝配云臺變焦鏡頭的攝像機，則需要通過解碼器對云臺和鏡頭進行控制。解碼器一般安裝在攝像機旁，解碼器與數碼錄像機采用RS485總線進行通信。布線應采用RVVP2*1屏蔽雙絞線從數碼錄像機先引至距離最近的解碼器1，然后由解碼器1引至解碼器2……現在的16路數碼錄像機最多可接16臺解碼器，而RS485通訊線的總長度最長可達1200米。接線示意圖如下：見基礎知識內的相關帖。

　　解碼器有AC220V和AC24V兩種供電類型，若選用AC24V解碼器，則一般由AC24V變壓器統一供電。特別需要注意的是，由于有些解碼器輸出的DC12V電源有干擾，用于攝像機供電時會對圖像造成一定的影響，因此需要統一對攝像機（12V）供電。

　　3、攝像機電源線敷設注意事項

　　市面上采用DC12V供電的普通攝像機工作電流約為200~300mA，一體化攝像機為350~400mA。如果攝像機的數量較少（5臺以內）且攝像機與監控主機的距離較近（少于50米），每臺攝像機可單獨布RVV2*0.5電源線到監控室并用小型變壓器供電。如果攝像機的數量較多，則應采用大功率的12V直流穩壓電源集中供電。

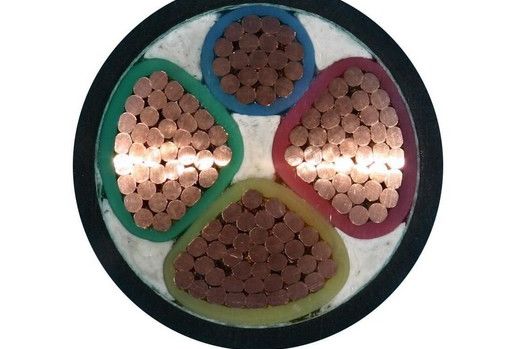

　　在方案設計和施工過程中，要考慮到所有攝像機的總功率和由傳輸線路所造成的電壓降（俗稱“線損”，規格為1m2的銅導線每100m的電阻是1.8Ω）。對于一幢樓的監控，施工時一般用2條2.5~6m2的銅芯雙塑線作為電源的主干由監控室引至線井，并沿線井走至各攝像機所在樓層的線井。對于樓層各攝像機的供電，可由該層線井引1條RVV2*1或RVV2*1.5（若該層的攝像機數量超過6臺）電源線給攝像機供電，或用RVV2*0.5護套線一一對應供電。
